[DIY - 20F] Helios 44-2 58mm f2 - Abertura / limpeza / manutenção


  • Por favor inicie sessão para responder
45 respostas a este tópico

IT Partilhar Post #1 PVMil

PVMil

  • Membro
  • Registo: 22/02/2008
  • Posts: 348
  • Idade: 39

Publicado 15 Outubro 2008 - 22:45

À vossa conta e do tal tópico das cento e tal páginas, comprei uma Helios 44-2. Recebi-a hoje, agarrada a uma Zenit E!

Um dos riscos de comprar usado e no eBay, principalmente material já com uns bons anos em cima e vendido por quem pouco percebe do assunto, é de o material não estar nas melhores condições, infelizmente assim foi, tive algum azar com esta compra...

A objectiva de impecável só tinha o vidro, de resto, o anel de foco arrastava e prendia até. Areia, massa consistente e muita sujidade! As lâminas do diafragma escorriam óleo, enfim estava bem lubrificada!

Nada mais restava que abri-la e proceder a uma limpeza. Pesquisei por tutoriais e não encontrei nada especifico para esta lente... Contudo segui em frente, toca a desmontar, se correr mal o prejuízo é pouco! Entretanto lembrei-me de ir fotografando o passo-a-passo e por aqui colocar uma espécie de tutorial DIY.

Espero que seja útil a alguém! (A mim foi, na hora de a montar!  :lol:)

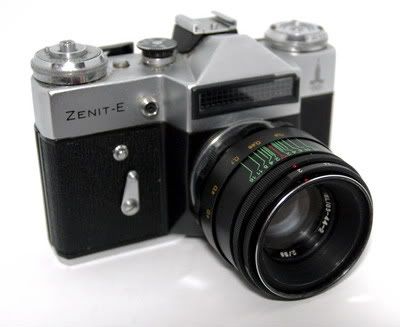

Uma foto da Zenit E e Helios 44-2, acabada de desempacotar.
Imagem Colocada

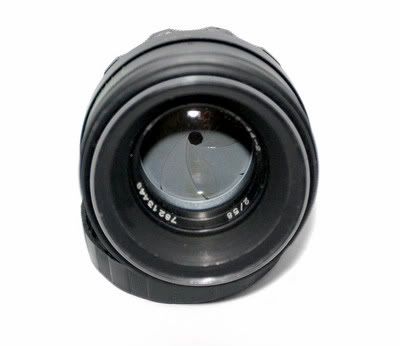

A Helios e respectivas lâminas do diafragma bem oleadas.
Imagem Colocada

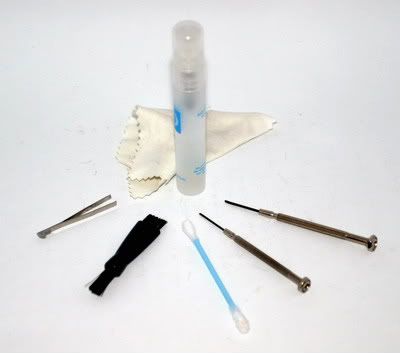

Ferramentas usadas
Imagem Colocada

- Chaves de fenda para trabalhos de precisão
- Pequena escova
- Pinça
- Cotonetes (que não larguem muito pêlo!)
- Pano de limpeza de óculos
- Spray de limpeza de óculos
- Pano macio
- Trapo velho
- Pêra de ar
- Um cigarro


Desmontar!

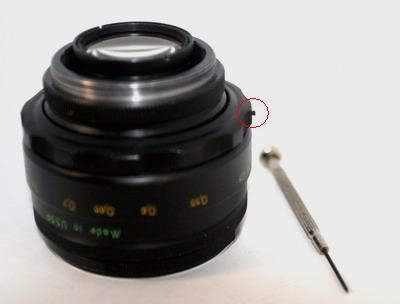

Primeiro desapertei os 3 parafusos que fixam o anel de focagem, um deles (marcado na foto) já praticamente solto!
Imagem Colocada

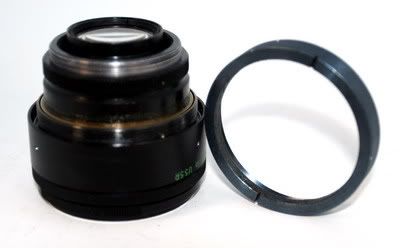

Depois de desapertados os parafusos, basta desencaixar o anel. E eis a bela carrada de areia!
Imagem Colocada

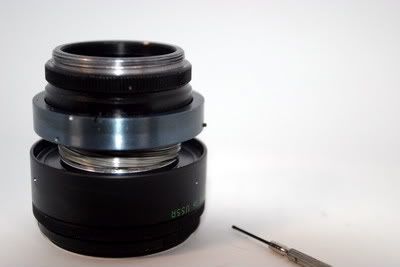

Desenrosquei o anel interno, onde aperta o anel de focagem, até ao limite.
Imagem Colocada

Fica esse anel interior (azul), onde apertava o anel de focagem, agora à mostra, tem também 3 parafusos de fixação, desapertá-los!
Imagem Colocada

Este é desenroscado e sai com facilidade (não muita, pois tinha areia com fartura!)
Imagem Colocada

A parte do encaixe da objectiva ao corpo (rosca M42) sai agora.
Note-se a boa lubrificação de massa consistente!  ::)
Imagem Colocada

Esqueci-me de fotografar esta fase... Desapertei o parafuso limitador do mecanismo de foco(bem grande e visível na foto acima) e desenrosquei este último anel.

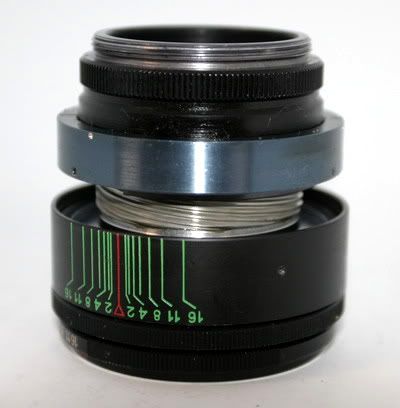

A seguir, já com tudo o que era partes do mecanismo de focagem desmontado, desapertei a lente do lado do encaixe (à mão, sai com facilidade).
Imagem Colocada

As lâminas do diafragma ficam logo a ver-se, bem como o respectivo óleo!
Imagem Colocada


[pausa para cigarro]

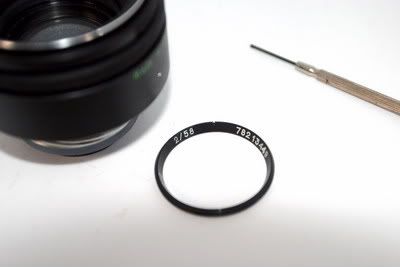

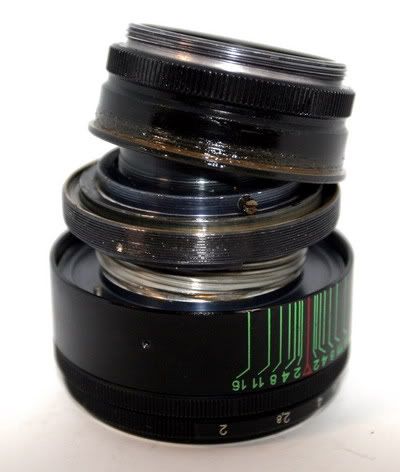

Agora e na parte da frente da objectiva, desapertei o anel que segura o elemento frontal de vidro. Saiu com relativa facilidade, tem duas ranhuras, introduzi numa delas a chave de fenda e desapertei-o, com cuidado para não riscar nem o vidro nem a pintura!
Imagem Colocada

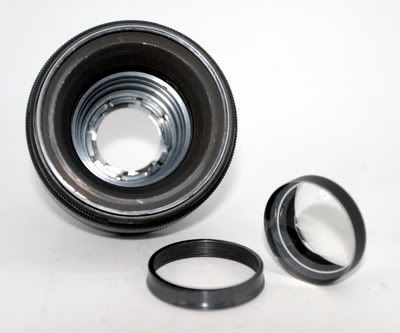

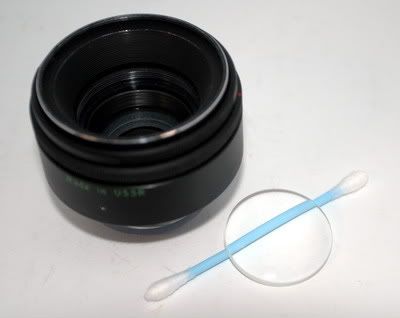

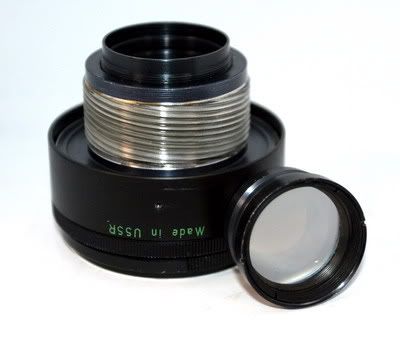

Virando a objectiva ao contrário cai o elemento frontal, um anel espaçador e ainda o elemento óptico / vidro central.
Imagem Colocada
Imagem Colocada

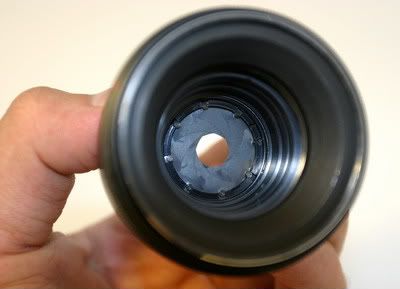

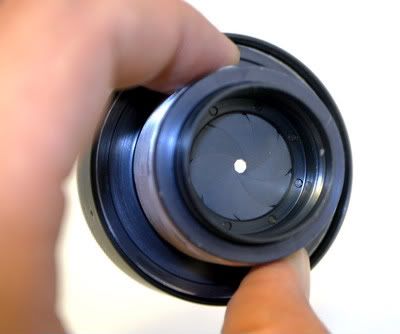

Nesta altura já temos acesso às lâminas do diafragma a partir do lado frontal da objectiva.
Imagem Colocada

Não esventrei mais a objectiva, pois neste momento já tinha acesso ao que pretendia limpar. Procedi então à limpeza do óleo em excesso nas lâminas com cotonetes e um pano muito macio, com bastante cuidado. Abri e fechei várias vezes o diafragma e tornei a limpar.
Imagem Colocada

Agora mais limpinhas.
Imagem Colocada
Imagem Colocada

Por fim, fui montando a objectiva no sentido inverso ao da desmontagem (com o auxilio das fotos até aí tiradas!) e limpando tanto a areia como a massa consistente em excesso nas partes móveis, bem como as partes ópticas de vidro, com extremo cuidado!

Montada e de regresso à vida, o anel de focagem roda suavemente, sem barulho e como deve de ser (acho eu!) :lol:. As lâminas sem tanto óleo, têm outro aspecto, movem-se livremente e mantêm-se mais compactadas umas às outras.

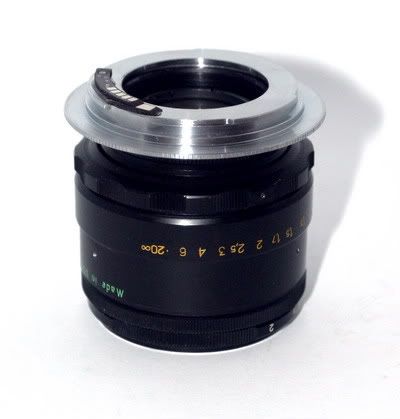

Ei-la limpinha e já com o adaptador M42-EOS com chip de confirmação de focagem.
Imagem Colocada

E como não poderia deixar de ser, a foto de teste rápido!
Imagem Colocada


Sobreviveu!

:clap:




:positivo:
